化学院尹博思团队“原子掺杂加速zn fe-凯发k8国际官方网站

化学院尹博思团队“原子掺杂加速zn fe-凯发k8国际官方网站

发布时间:2023-06-28  浏览次数:

随着全球经济以及工业化的迅速发展,人们对于不可再生的化石燃料消耗随之增长,致使人类社会面临着即将枯竭的能源危机。全世界各地都在不断探索具有高能量密度、长循环寿命的新型能源储存设备如电池、超级电容器等。碱性锌钴电池因其成本低、环境友好、安全性较高等特点被研究人员视为一种更具前途的电池研究方向,并且有利于大规模电池储能系统的发展。

近日,辽宁大学尹博思课题组采用fe金属原子成功掺杂co3o4纳米棒(fe-co3o4),作为锌钴碱性电池的正极材料,成功提升了碱性电池的各项电化学性能表现。相关成果以标题为“accelerated redox conversion of an advanced zn//fe–co3o4 battery by heteroatom doping”发表在《chemical communications》期刊上,并获得pioneering investigators 2023。文章第一作者为辽宁大学硕士研究生李嘉斫,通讯作者为尹博思副教授。

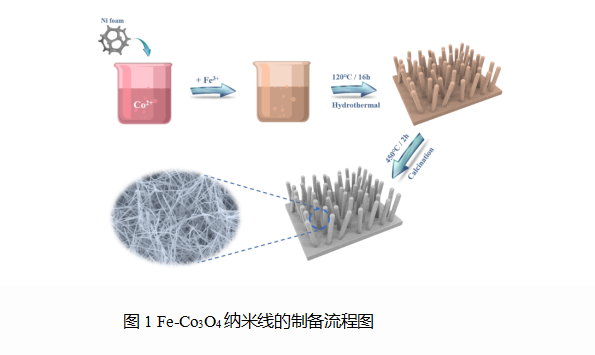

1307c


本项工作通过简单的水热法(随后退火)成功的将fe原子掺杂到co3o4中,从而制备高性能的fe-co3o4纳米线电极材料。随着掺杂反应的发生,氧空位逐渐形成,从而改变电子的分布,优化了材料的本征电荷/离子态。掺杂后的比表面积是原始材料的1.5倍,粒径减小,导致离子的扩散路径缩短。此外,不同金属间的协同效应促进了电化学氧化还原反应,提高了电极材料的电容和循环稳定性。

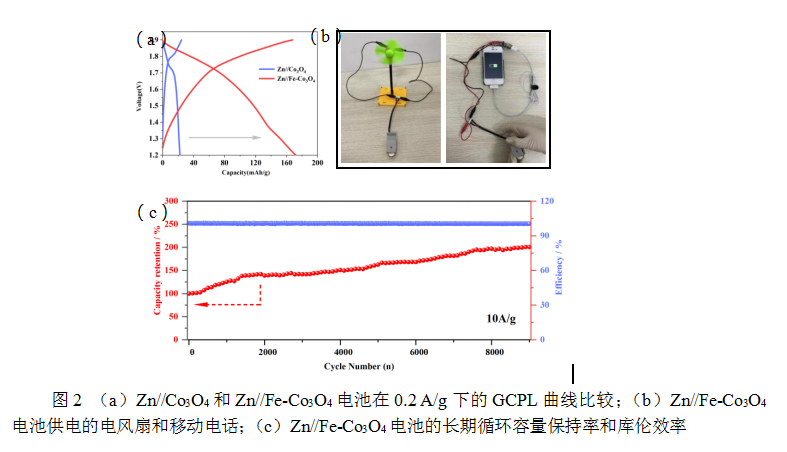

1b8e2


这种先进的zn//fe-co3o4电池的放电比容量为171.97 ma h/g,比原始的zn// co3o4电池高出近8倍。此外,经过9000次循环后,电池容量的衰减几乎可以忽略不计。测得各项数据都证实fe-co3o4电极可以作为未来高性能储能器件的电极材料。

该工作得到了国家自然科学基金资助项目、辽宁“百千万人才工程”计划、沈阳市科技项目、辽宁省博士启动基金等的支持。



网站地图
